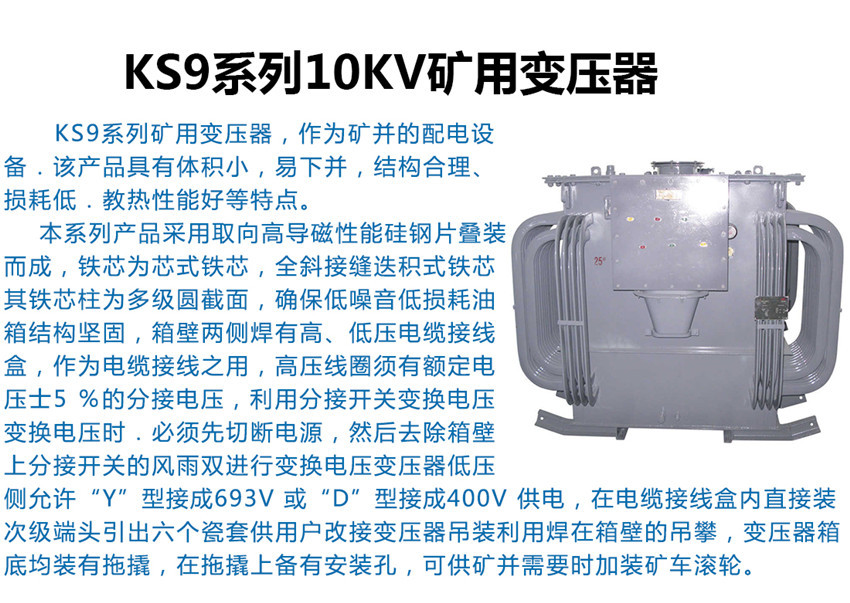

KS9系列礦用變壓器適用于煤礦井下中央變電所、井底車場、總 進風道和主要進風
道，雖有瓦斯但無爆炸危險的場所。也適用于隧道比較潮濕的環境中,作為礦用照明
或電力拖動的電源變壓器。
主要生產工藝及特點：
該系列變壓器鐵心選用優質低損耗晶粒取向硅鋼片制作而成，空載損耗低、空載電
流小、噪音低。油箱結構堅固，可承受一個大氣壓的壓力試驗，箱蓋上無儲油柜以
策安全，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈有額定
電壓及±5％的分接電壓，利用分接開關變換電壓，變換電壓時必須先切斷電源，然
后去除箱壁上分接開關的風雨罩進行變換分接。變壓器低壓側允許"Y"形接成690伏
供電，也可改接成"△"形接成400伏供電，在電纜接線盒內直接將次級端頭引出六個
瓷套供用戶改接。整個變壓器的吊起是利用箱壁所焊的吊攀，變壓器箱底均裝有滑
撬，在滑撬上備有安裝孔，可供礦井需要加裝礦車滾輪。

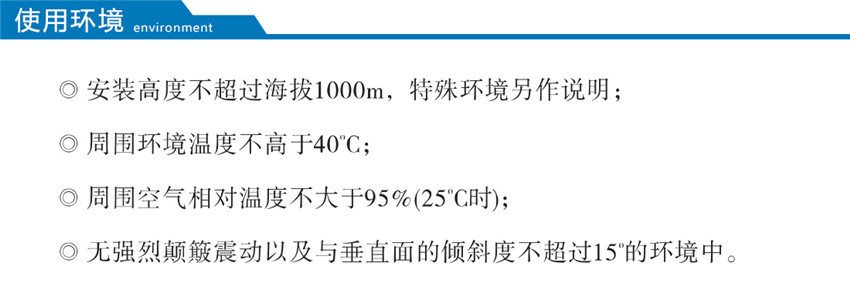

使用環境及工作條件：
1、 安裝高度不超過海拔1000m（通常時間），特殊 環境另作說明。
2、 周圍環境溫度不高于40℃。
3、周圍空氣相對濕度不大于95%（25℃時）
4、無強烈顛簸震動以及與垂直面的傾斜度不超過15度的環境中。
|
額定 容量(KVA) |
電壓組合 |
聯接組 標號 |
空載損耗(W) |
負載 損耗(W) |
短路阻抗(%) |
空載電流(%) |
||
|
高壓 (KV) |
分接(%) |
低壓(KV) |
||||||
|
50 |
10 6.0 |
±5% 或 ±2*2.5% |
0.4 0.69 |
Yy0 或 Yd11 |
170 |
870 |
4.0 |
2.0 |
|
80 |
250 |
1250 |
1.8 |
|||||
|
100 |
290 |
1500 |
1.6 |
|||||
|
125 |
340 |
1800 |
1.5 |
|||||
|
160 |
400 |
2200 |
1.4 |
|||||
|
200 |
480 |
2600 |
1.3 |
|||||
|
250 |
560 |
3050 |
1.2 |
|||||
|
315 |
670 |
3650 |
1.1 |
|||||
|
400 |
800 |
4300 |
1.0 |
|||||
|
500 |
960 |
5150 |
1.0 |
|||||
|
630 |
1200 |
6200 |
0.9 |
|||||
