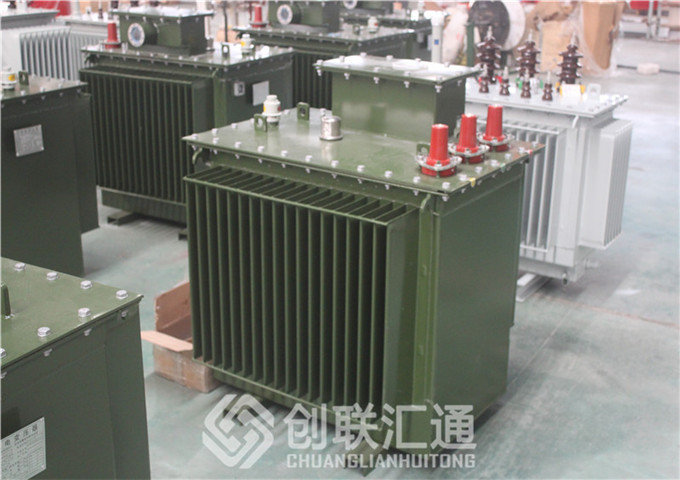

地埋式變壓器的構造和廣告牌式低壓結構:地埋式變壓器分成地上和地下二部分，其本體安裝在用混凝土構造的地坑中，沒有占用地表空間，地埋式變壓器和箱蓋上安裝了高壓套井和低壓端子、高壓負荷開關和后備熔斷器、插拔式避雷器、壓力釋放閥、真空壓力表、溫控和油位指示，這些配件都可以在地面上進行觀察和操作。油箱采用不銹鋼制成，全密封結構和箱沿封閉焊接結構，盡量減少密封面積，可以在地內特殊的環境中長期安全運行。 地埋式變壓器的地面部分為集廣告牌及低壓開關箱于一體的混合結構，箱體內部為低壓配電箱，兩側為霓虹燈箱廣告牌，可以用于公益廣告、交通指南、道路信息等，具有極佳的視覺效果。 采用地埋式變壓器和廣告牌式低壓結構符合城市生態設計理念，美化環境，占地面積小，適用在城市主要干道、機場、高速公路及住宅小區等的使用

關于地埋式變壓器的防水措施

1、基礎設計和制作時的防水考慮 頂部：通風孔具有效防雨防水能力； 側部：用防水混凝土材料對側表面處理，使得滲水無法從地坑側面侵入； 底部：安裝地埋式變壓器的防水混凝土承重基座，比地坑底面高300mm，平時從地面流到地坑的水都流到基座以下環形道上，不會浸泡到地埋式變壓器。

2、基礎底部鋪設走水砂卵石，水可以比較快滲入地面。

 3、地埋式變壓器允許一定時段內浸沒在水中0.5m以下運行，可抵御洪澇災害，有效提高供電系統的可靠性。但為了地埋式變壓器的安全可靠運行，建議在洪水、長時間暴雨和雨季過后，檢查地坑積水情況，如積水較多，建議采取抽水和清潔

地埋變壓器技術規范

1、額定電壓：高壓6/10kV 、低壓0.4kV
2、容量范圍：30 、50、63、80、100、125、160、200、250、315、400、500、630、800、1000、1250、1600、2000kVA
3、頻率：50Hz
4、相數：單相、三相
5、聯結組標號：Dyn11、Yyn0
6、阻抗電壓：按國家標準
7、使用環境：地下室或地窖內
8、損耗：達到國家標準S11系列參數
9、外殼防護等級：IP68
10、聲級：小于或等于55dB
11、 a、海拔不超過1000米； b、環境溫度 最高溫度：+40℃； 最高日平均溫度：+30℃； 最高年平均溫度：+20℃； 最低氣溫：-25℃
